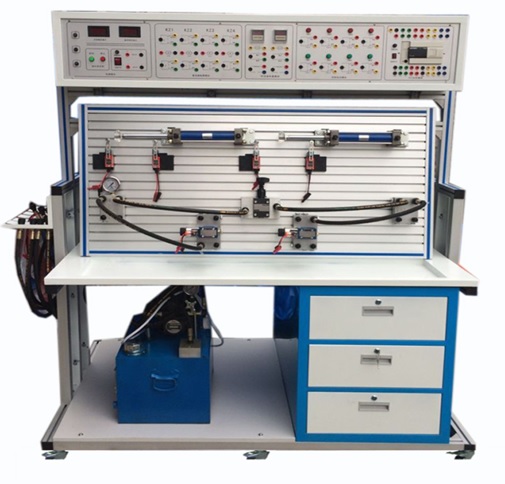

FCYY-22A液压与气动综合实训装置
一、液压与气动综合实训装置产品结构
液压与气动综合实训装置产品结构是由时间继电器模块、中间继电模块、PLC模块、按扭模块、电源控制区、实训模块放置区、实训桌体、储物柜放置区组成。其中电源控制区用以控制设备电源的启停、断电保护复位等；继电器、指示灯，按钮模块为实训模块提供输入输出信号；PLC模块装有三菱FX3U-16MR的PLC主机；实训模块安放区是通过安装不同的模块实现不同的实训项目；储物柜为钢制卧式储物柜。
二、液压与气动综合实训装置技术参数
工作电源：三相五线 AC380V±10％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率：1.5Kw
P L C ：FX3U-32MR
环境温度：－10℃～40℃
相对湿度：≤85%
三、液压与气动综合实训装置特点要求
1、可以根据实训项目，灵活的搭建各种电气液动气动回路。采用工业级的气动液压元件,灵活进行各种气动液压元件的性能实训,同时可以搭建各种典型气动液动控制回路。单独或组合式运用按钮、继电器、PLC、数显表等模块,另外还可以搭建各种功能的气动液压系统控制回路。
2、气动、液压元件通过安装底板安装在铝型材上，装、拆方便。同时气动、液压回路的连接，采用封式快速接头连接，方便、快捷。电气部分也采用快速接插件，控制回路的连接一样方便、安全。
四、配置清单
序号 | 名 称 | 规 格 型 号 | 单位 | 数量 | 备注 |
1 | 气动液压实训电源屏 | 套 | 2 | ||
2 | 铝型材实训台 | 套 | 1 | ||
3 | 压力顺序阀模块 | KPSA-L6 | 个 | 1 |
气动件成套箱
|
4 | 气动三联件模块 | GC200-08 | 个 | 1 | |
5 | 单作用气缸模块 | MSA-20*100-S-CA | 个 | 1 | |
6 | 双作用气缸模块 | MA-20*100-S-CA | 个 | 2 | |
7 | 接近磁性开关模块 | CS1-U | 个 | 4 | |
8 | 气控延时阀模块 | XQ230450 | 个 | 1 | |
9 | 梭阀(或阀)模块 | ST—02 | 个 | 1 | |
10 | 双压阀(与阀)模块 | （STH-01） | 个 | 1 | |
11 | 可调单向节流阀模块 | ASC100-08 | 个 | 2 | |
12 | 快速排气阀模块 | QV-08 | 个 | 2 | |
13 | 调压阀(带表)模块 | AR200-08 | 个 | 1 | |
14 | 二位三通单电控阀模块 | 3V210-08-NO DC24V | 个 | 1 | |
15 | 二位三通按钮气控阀模块 | S3PP-08 | 个 | 2 | |
16 | 二位三通气控滚轮阀模块 | S3R-06 | 个 | 4 | |
17 | 二位五通单气控阀模块 | 4A210-08 | 个 | 2 | |
18 | 二位五通单电控阀模块 | 4V210-08-DC24V | 个 | 2 | |
19 | 二位五通双气控阀模块 | 4A220-08 | 个 | 3 | |
20 | 二位五通双电控阀模块 | 4V220-08-DC24V | 个 | 1 | |
21 | 二位五通手动换向阀模块 | 4H210-08 | 个 | 1 | |
22 | 三位五通双电控阀模块 | 4V230C-08-DC24V | 个 | 1 | |
23 | 气动六通分流阀 | 个 | 2 | ||
24 | 调速阀（双向不带单向阀）板式 | 2FRM6B76-20B/10QM | 个 | 2 | 液压华德品牌
|
25 | 三位四通手控换向阀 | 4WMM6E61B/CG24N9Z5L 通径：6mm | 个 | 1 | |
26 | 节流阀（板式） | DVP6-1-10B 通径：6mm | 个 | 1 | |
27 | 单向节流阀（板式） | DVP6-1-10B 通径：6mm | 个 | 1 | |
28 | 液控单向阀 | SV10PB1-10B 通径：6mm | 个 | 2 | |
29 | 单向顺序阀 | DZ6DP1-5X/75 通径：10mm | 个 | 1 | |
30 | 单向阀（板式） | DRVP6-1-10B 通径：6mm | 个 | 1 | |
31 | 油缸带撞块 | MOB40*150 | 个 | 2 | |
32 | 直动式减压阀（板式 | DR6DP10B 通径：6mm | 个 | 1 | |
33 | 直动式溢流阀（板式） | DBDH6P10B 通径：6mm | 个 | 1 | |
34 | 二位三通电磁换向阀（板式） | 3WE6A61B/CG24N9Z5L 通径：6mm | 个 | 2 | |
35 | 二位四通电磁换向阀（板式） | 4WE6C61B/CG24N925L 通径：6mm | 个 | 2 | |
36 | 三位四通电磁换向阀（板式） | 4WE6E61B/CG24N9Z5L | 个 | 1 | |
37 | 三位四通电磁换向阀（板式） | 4WE6J61B/CG24N9Z5L | 个 | 1 | |
38 | HED40P15/100Z14L24 | 压力继电器 | 个 | 1 | |
39 | 进油四通带压力表 | 个 | 1 | ||
40 | 回油分流阀 | 个 | 1 | ||
41 | 三通 | 个 | 3 | ||
42 | 四通 | 个 | 2 | ||
43 | 液压皮管 | 条 | 22 | ||
44 | 压力表 | 个 | 1 | ||
45 | PLC编程线 | 条 | 2 | ||
46 | 迭对插头连线 | 红色 | 条 | 24 | |
47 | 迭对插头连线 | 黑色 | 条 | 24 | |
48 | 液压泵站 | 套 | 1 |
产品配件包
| |
49 | 空气压缩机 | 550-30L | 台 | 1 | |
50 | 液压油 | H46 | 斤 | 50 | |
51 | 实训考核指导说明书 | 本 | 1 | ||
52 | PLC编程手册 | FX3U基本·应用指令说明书 | 本 | 2 | |
53 | 发货光盘 | 张 | 1 | ||
54 | 气管塞 | 个 | 10 | ||
55 | PU气管 | 米 | 20 | ||
56 | T型三通 | APE6 | 个 | 16 | |
57 | 行程开关 | ME8108 | 个 | 4 | |
58 | 皮管架 | 个 | 1 |
五、实训考核项目
1）气控气动回路
1.单作用气缸的直接控制的应用实训
2.单作用气缸的速度控制的应用实训
3.单作用气缸的双向速度控制的应用实训
4.双作用缸的直接控制的应用实训
5.双作用气缸的速度控制回路的应用实训
6.双作用气缸的记忆回路的应用实训
7.逻辑“与”的功能回路（一）的应用实训
8.逻辑“与”的功能回路（二）的应用实训
9.逻辑“或”的功能回路的应用实训
10.逻辑“非”的功能回路的应用实训
11.单向压力顺序功能回路的应用实训
12.位置控制式单往复运动回路的应用实训
13.位置控制式往复运动回路的应用实训
14.过载保护控制回路的应用实训
15.双作用气缸的延时控制回路的应用实训
16.单缸单往复无障碍气动行程程序控制回路的应用实训
17.单缸单往复有障碍气动行程程序控制回路的应用实训
2）液压传动实训指导
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
1.单级调压回路
2.多级调压回路
3.减压回路
4.卸荷回路
5.进油节流调速回路
6.回油节流调速回路
7.旁油节流调速回路
8.液压缸差动连接的快速运动回路
9.调速阀短接速度换接回路
10.调速阀串联的速度换接回路
11.调速阀并联的速度换接回路
12.用换向阀的换向回路
13.用“O”型机能换向阀的锁紧回路
14.用液控单向阀的锁紧回路
15.用顺序阀控制的顺序动作回路
16.用压力继电器控制的顺序动作回路
17.用行程开关控制的顺序动作回
