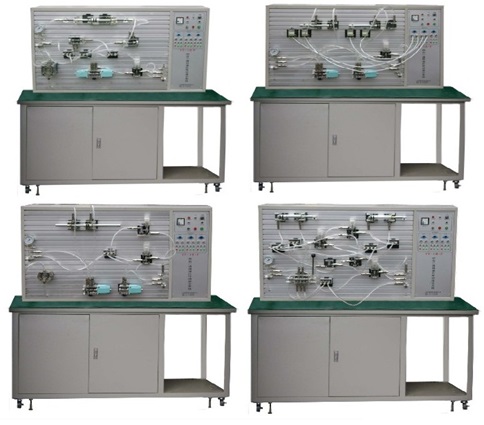

FC-Y88四合一透明液压传动演示系统
为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作
同时，FC-Y88 型透明液压演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，能否进行利用FC-Y88型四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。
一、特点
1、可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
2、多台可同时操作运行，运行不同回路。
3、可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
4、电气控制简单，方便易行。采用网板型安插组装形式，组装回路快捷方便。
5、实验台为铁质双层亚光密纹喷塑结构，美观大方。
二、技术参数
1、电源：输入220V 50Hz
2、电气控制面板：它具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2都具有互锁输出功能。
3、实验专用齿轮泵站：油泵电机：Z250 直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm
4、电磁换向阀：AC42V.吸力30N
5、尺寸大小：1500mm×650mm×1700mm（单台
三、元件配置
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
五、基本实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、二位三通起停回路。
22、快速差动连接回路。
FC-Y88型透明液压传动系统配置
序 号 | 名 称 | 单位 | 数 量 | 备 注 |
01 | FC-Y88型实验演示台 | 台 | 4 | |
02 | FC-Y88型电气线路面板 | 件 | 4 | 安装演示台上 |
03 | 拖动电机及调速电路 | 套 | 4 | 安装演示台上 |
04 | 齿轮油泵 | 只 | 4 | 台内元件 |
05 | 油箱 | 只 | 4 | 台 内元件 |
06 | 辅助油箱(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
07 | 油缸（带行程撞块）(含封闭自锁快速接头) | 只 | 8 | 组合透明元件 |
08 | 弹簧回位油缸(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
09 | 增压油缸(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
10 | 实心双出杆油缸(含封闭自锁快速接头) | 只 | 1 | 新增透明元件 |
11 | 空心双出杆油缸(含封闭自锁快速接头) | 只 | 1 | 新增透明元件 |
12 | 单向阀(含封闭自锁快速接头) | 只 | 3 | 组合透明元件 |
13 | 液控单向阀(含封闭自锁快速接头) | 只 | 2 | 组合透明元件 |
14 | 溢流阀(含封闭自锁快速接头) | 只 | 5 | 组合透明元件 |
15 | 先导式溢流阀(含封闭自锁快速接头) | 只 | 1 | 新增透明元件 |
16 | 节流阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
17 | 调速阀(含封闭自锁快速接头) | 只 | 5 | 组合透明元件 |
18 | 顺序阀(含封闭自锁快速接头) | 只 | 2 | 组合透明元件 |
19 | 减压阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
20 | 二位二通电磁换向阀(含封闭自锁快速接头) | 只 | 2 | 组合透明元件 |
21 | 二位四通单电磁换向阀(含封闭自锁快速接头) | 只 | 6 | 组合透明元件 |
22 | 二位三通电磁换向阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
23 | “O”型三位四通电磁换向阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
24 | “H”型三位四通电磁换向阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
25 | “M”型三位四通电磁换向阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
26 | “Y”型三位四通电磁换向阀(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
27 | 进油回油分油块 | 只 | 8 | 组合透明元件 |
28 | 二位四通行程换向阀(含封闭自锁快速接头) | 只 | 1 | |
29 | 三位四通手动换向阀(含封闭自锁快速接头) | 只 | 1 | |
30 | 压力继电器(含封闭自锁快速接头) | 只 | 1 | 组合透明元件 |
31 | 行程开关 | 只 | 8 | 组合透明元件 |
32 | 压力表(含封闭自锁快速接头) | 只 | 7 | 组合透明元件 |
33 | 三通(含封闭自锁快速接头) | 只 | 15 | 组合透明元件 |
34 | 四通(含封闭自锁快速接头) | 只 | 8 | 组合透明元件 |
35 | 220V电源插头线 | 条 | 4 | 电器配件 |
36 | 电磁阀通用连结线 | 条 | 12 | 电器配件 |
37 | 压力继电器插头线 | 条 | 1 | 电器配件 |
38
| 活扳手 150mm 1只 内六角扳手 M6 2只 内六角扳手 M5 1只 尖嘴钳 6# 1只 孔用挡钳 6# 1只 轴用挡钳 6# 1只 十字螺丝 4# 1只 死板手 1只 保险管 3A 5只 油管接头 5只 各种O型圈 若干 | 盒
| 1
| 实 验 检 修 工 具 盒 检 修 备 用 配 件 盒 |
39 | 毛巾 | 条 | 8 | 附 件 |
40 | 专用液压油 | 壶 | 4 | 材 料 |
41 | 油盘 | 只 | 4 | 附 件 |
42 | 透明液压演示系统使用手册 | 册 | 4 | 资 料 |
43 | 透明液压演示系统装箱清单 | 份 | 1 | 资 料 |
44 | 快速链接线(含封闭自锁快速接头) | 条 | 50 |
