车型：大众桑塔纳2000
型号：FCQC-KT-16
品牌：上海方晨

一、汽车手动空调系统示教板产品简介

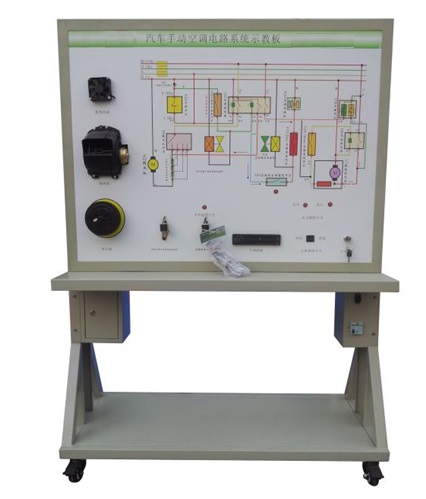

本示教板完整展示了上海大众桑塔纳2000AJR型手动空调系统，设备包括空调控制器、空调开关、继电器等真实汽车部件，能动态演示手动空调系统制热与制冷的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、汽车手动空调系统示教板功能特点
1.真实可运行的汽车手动空调电路系统，充分展示汽车手动空调电路系统的组成结构。
2.操纵空调面板上的各种开关，可清楚观察鼓风机转速的调节与压缩机控制等，可真实演示空调电路系统的工作过程。
3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空调电路系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测空调电路系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的钢制台面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车手动空调系统示教板技术参数
1、外形尺寸：1240×650×1700mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃
5、外接电源：AC 220V±10% 50Hz
6、工作电压：DC 12V
7、工作温度：-40℃～+50℃
四、汽车手动空调系统示教板实训项目
1.制冷系统演示
2.制热系统演示
五、故障设置功能
面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置8个故障点，故障类型包括制热和制冷故障等情况。
六、基本配置(每台)

序号	名       称	型号车型	单位	数量
1	检测控制面板带面板柜	装有各种检测端子，彩色电路图和工作原理示意图（1200*900*4mm)	套	1
2	空调控制面板	原车	套	1
3	点火开关		个	1
4	鼓风机总成	原车	套	1
5	压缩机离合器	原车	套	1
6	鼓风机开关与电阻器	原车	套	1
7	温控器与温度传感器	原车	套	1
8	保险丝盒（带继电器一体安装）	带专用标签打印机的标识	个	1
9	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
10	传感器数值显示数显表		套	1
11	故障模拟与排除装置		套	1
12	设备教师手册		套	1
13	设备合格证、保修卡		套	1
14	电源变压器及附件		套	1
15	漏电保护开关及附件		套	1
