一、PLC可编程控制器实训装置概述
本实训装置集可编程逻辑控制器、Gx Developer编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在本装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的日本三菱FX系列（FX1N -40MR内置数字量输入24路数字量 输出16路）可编程控制器，配套SC-09通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。
本实训装置适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、PLC可编程控制器实训装置技术性能
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)
3、装置容量：＜500VA
4、重    量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保护：具有漏电压、漏电流、过载保护装置
三、PLC可编程控制器实训装置基本配置及功能

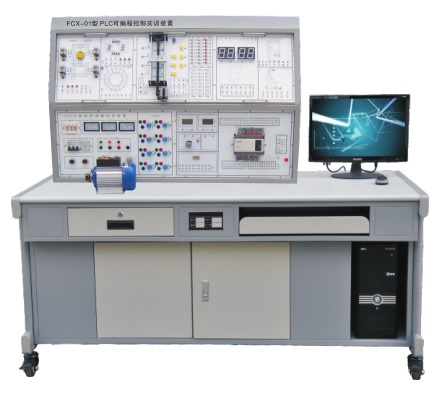

1、实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，模块在实训屏上可任意移位。
2、实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板。
3、网孔板：具有知识产权的网孔实训板，结构巧妙，实训时电气元件不需螺丝固定，只需一插一拉即可牢牢固定在网孔板上，省时省力，灵活快捷。
4、控制柜：
（1）交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
（2）定时器兼报警记录仪
    定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
（3）直流电源、直流电压/电流表、逻辑输出及指示等
    直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
（4）主机实训组件
配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入16路数字量输出）、RS-422通信口、SC-09通信编程电缆（也可选用其他品牌主机，价格另仪）。
(5)工业4.0仿真实训软件
软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真
01具有过载保护的正转控制接线仿真、02双重互锁的正反转控制接线仿真、05接触器星形、三角形控制接线仿真、06时间继电器接线仿真、07三相电动机机械制动控制电路仿真
（2）电路仿真
01具有过载保护的正转控制仿真、02双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04自耦降压起动仿真、05接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
（3）排故仿真
01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、12利用电流继电器控制绕线式异步电动机起动控制线路排故、13c620车床电气控制排故、两地控制连线等
（4）原理仿真
变压器工作原理、步进电动机工作原理、单向异步电动机工作原理、电度表工作原理、两地控制灯电路、钳型电流表原理、热继电器工作原理、伺服电动机工作原理、兆欧表工作原理、塑壳式断路器工作原理、交流接触器原理等
（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等
（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。两种运行状态自动切换，当连接外部设备时自动切换为在线仿真，无外部设备连接时为离线仿真即模拟运行。
软件中离线仿真13个回路包括：1、单作用气缸的换向回路（a）2、双作用气缸的换向回路（a）3、单作用气缸的速度控制回路（a）4、单作用气缸的速度控制回路（b）5、双作用气缸单向调速回路（a）6、双作用气缸单向调速回路（b）7、双作用气缸的速度控制回路一 8、双作用气缸的速度控制回路二 9、压力控制回路 10、计数回路 11、延时回路 12、用机械行程阀的单往复控制回路 13、过载保护回路。
离线、在线自动切换的15个回路包括：1、单作用气缸的换向回路（b）2、双作用气缸的换向回路（b）3、速度换接回路4、缓冲回路5、互锁回路6、用行程开关的单缸往复运动回路7、单缸连续往复动作回路8、直线缸、旋转缸顺序动作回路9、多缸顺序动作回路10、双缸同步动作回路11、四缸联动回路12、卸荷回路13、或门型梭阀的应用回路14、快速排气阀的应用回路15、高低压切换控制回路。
（4）设置14路“考考你！”当点开了“考考你”对话框回路自动设置故障，当回答正确或关闭“考考你”对话框，故障自动接触，回路正常仿真。14路“考考你”包括模拟故障有：1单作用气缸故障2、电磁阀故障3、双作用气缸故障4、调节阀故障5、节流阀故障6、手动换向阀异常7、节流阀堵死故障8、行程开关故障9过滤三联件故障10、气容故障11、行程阀故障12、顺序阀故障13、行程开关失灵14、负载阻力过小
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
a)多级高压回路b) 减压回路c)先导式溢流阀缷荷回路d)顺序平衡回路e)回油节流调速回路 f)旁路节流调速回路 g)   液压缸差动连接回路 h)三位四通电磁换向阀换向回路 i)液控单向阀锁紧回路 j)顺序阀控制顺序动作回路k)压力继电器控制顺序动作回路 l)         行程开关控制顺序同步回路 m)调速阀控制同步回路 n)液压马达回油节流调速回路 o)二位四通电磁阀换向回路 p)手动阀换向回路 q)       速度换接回路 r)二位二通缷荷
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真

5、PLC可编程控制器实训装置实训模块组件

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12	WK1	典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，热继电器2只，元器件安装与网孔板配套的底座。	掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。
13	WK2	网孔板	学会电气控制系统中各元器件的布局规划、安装、调试过程知识。
14	SX12	工业4.0仿真实训软件	软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

6.三相鼠笼异步电机，交流380V/△ 1台
7.PLC仿真实训软件主要功能和特点
（1）通过FLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
四、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训
4.数码显示控制（实物）
5.抢答器控制（优先级、数值运算，具有声效功能）
6.天塔之光控制（闪烁、发射、流水型）
7.音乐喷泉控制（具有声效功能）
8.十字路口交通灯控制
9.水塔水位控制（自动/手动，自诊断）
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混合装置控制
14.自控成型机控制
15.自控轧钢机控制
16.邮件分拣机控制
17.自动售货机控制
18.机械手控制
19.四层电梯控制（实物）
20.加工中心控制（实物）
（三）PLC实物控制实训
21.直线运动位置检测、定位控制（实物）
22.步进电机运动控制（实物）
