“半导体制冷技术实验装置”采用大功率半导体制冷片（帕尔帖）作为热泵来演示热泵工作原理，演示验证帕尔帖效应；作为热机来演示热机工作原理，演示验证塞贝克效应。
适合于高职院校、职业学校制冷专业和非制冷类专业的《半导体制冷》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的教学与技能的提高。本实验装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业的技能鉴定考核。

一、装置特点
1.采用大功率半导体制冷组件作为冷源，不需要干冰、氨、氮、氟利昂等制冷剂，温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损，可连续工作。
2.直观性强：可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片的工作原理。
3.可操作性强：用面板上提供的钮子开关，可以方便的切换半导体制冷片的工作状态，既能定性观察实训现象，又能通过测量仪表定量测量。
二、技术性能
1.输入电源：单相三线～220V±10%  50Hz
2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3.装置容量：＜0.8kVA
4.外形尺寸：1200mm×730mm×1400mm
5.安全保护：具有漏电保护装置，安全符合国家标准
三、实验装置的基本配置及功能

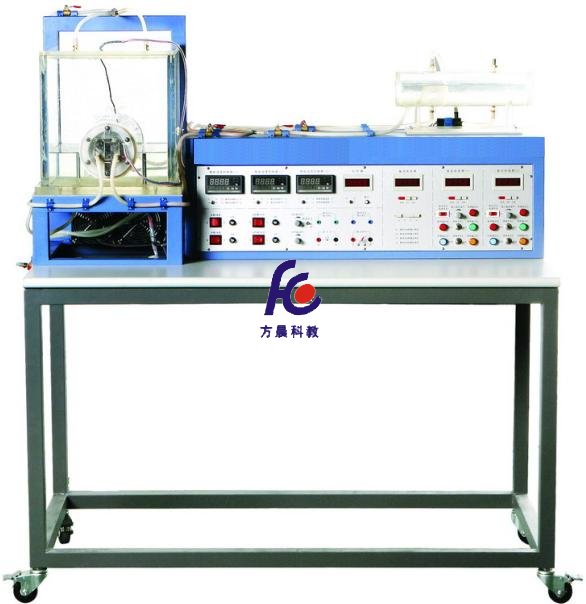

实验装置由控制屏、实训桌和半导体制冷机组等组成
(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1.直流数字电压表：测量范围0～20V，按键切换档位，采用三位半数码显示，精度0.5%。输入阻抗为10MΩ。
2.直流稳压电源：提供0～15V连续可调的直流电源，电流为10A，为半导体制冷片提供电源。
3.计时器：按下复位按钮时，开始计时，单位为秒。
4.直流数字电流表：测量范围0～10A，采用三位半数码显示，精度0.5%。
5.温度控制器：PID智能温度调节器，具有 PID智能温度控制加AI人工智能调节功能，可控硅调节输出，根据实验要求设定温度控制值。
6.加热器：功率为180W，当制冷片工作在热机时，加热器对其表面进行加热。
7.微型水泵：使水冷液循环对半导体制冷片的热端进行散热。
8.音乐片和直流电机：当半导体制冷片工作在热机时，其输出的电压可以驱动音乐片和直流电机。
(二)实训桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面，设有两个抽屉。实验桌还设有四个万向轮，便于移动和固定。
(三)半导体制冷机组
由两片半导体制冷片、水冷头、散热排、水泵、水冷液、水管、有机玻璃水箱、传热铝板等组成的水冷式半导体制冷机组，可直观观察水冷散热系统的工作原理及现象。
四、实验项目
1.半导体制冷实验台的认识实验
2.半导体制冷片工作在热泵时的工作原理
3.半导体制冷片工作在热泵时的参数测试
4.半导体制冷片工作在热机时的工作原理
5.半导体制冷片工作在热机时的参数测试
