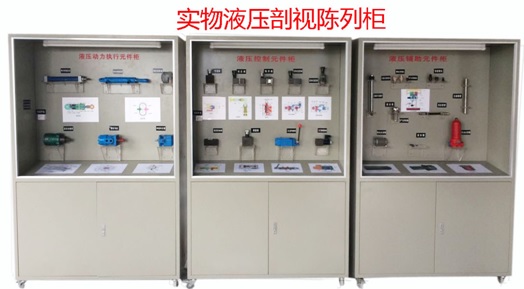

FC-15YG液压剖视/实物模型陈列柜
一、概 述
液压剖视/实物模型陈列柜采用各种实际工业液压元件，并将其关键部位进行剖视，学生可直接观察真实液压元件基本结构和类型，是替代液压元件结构挂图式教具的理想产品，适合各院校机械类相关专业《液压传动技术》、《液压与气动技术》等课程实训教学的。
二、液压剖视/实物模型陈列柜技术性能
输入电源：单相三线～220V±10% 50Hz
装置容量：＜0.5kVA
照明日光灯功率：30W
外形尺寸：1270mm×530mm×2000mm（单柜尺寸）
三、液压剖视/实物模型陈列柜产品特点
可视性强 液压元件采用工业现场用阀，将其相关主要部位进行剖面线切割，保留内部阀芯及垫圈的完整，可直接看到阀内的结构、阀体轮廓、阀芯结构等。
关联性强 装置所配元件均为经1/4剖视后的真实液压元件，同时在元件旁边配套有专针液压元件的理论结构说明，学生可以在边观察液压元件的内部结构，同时结合旁侧理论知识说明。加深对液压元件的结构及原理的记忆。
陈列柜柜体采用铁质双层亚光密纹喷塑结构，内装有照明日光灯，并配装玻璃推门防尘。
四、液压剖视/实物模型陈列柜基本配置及功能
1.本装置由成列柜、展示元件等组成。
2.实训装置基本配置及功能
序号 | 模块 | 名称 | 主要配置 | 数量 | 备注 |
1 | 基础 平台 | 陈列柜 | 采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理，装置配套装有30W日光灯照明能为操作提供一个明亮的工作环境。 | 3台 | |
2 | 液 压 控 制 元 件 柜 | 压力控制阀 | 直动式溢流阀 | 1个 | |
3 | 先导式溢流阀 | 1个 | |||
4 | 减压阀 | 1个 | |||
5 | 顺序阀 | 1个 | |||
6 | 方向控制阀 | 液控单向阀 | 1个 | ||
7 | 二位三通手动换向阀 | 1个 | |||
8 | 二位三通电磁换向阀 | 1个 | |||
9 | 流量控制阀 | 节流阀 | 1个 | ||
10 | 调速阀 | 1个 | |||
11 | 液压动力元件与执行元件柜 | 液压动力元件 | 低压齿轮泵 | 1个 | |
12 | 中压叶片泵 | 1个 | |||
13 | 高压柱塞泵 | 1个 | |||
14 | 液压执行元件 | 单作用液压缸 | 1个 | ||
15 | 双作用液压缸 | 1个 | |||
16 | 液压马达 | 1个 | |||
17 |
液 压 辅 助 元 件 柜 | 其他元件 | 活塞与活塞杆 | 1个 | |
18 | 密封圈 | 若干 | |||
19 | 清洁盖 | 1套 | |||
20 | 液压管接头 | 卡套式管接头 | 1套 | ||
21 | 扩口式管接头 | 1套 | |||
22 | 焊接式管接头 | 1套 | |||
23 | 无缝钢管 | 1个 | |||
24 | 快速接头 | 1套 | |||
25 | 高压胶管 | 1根 | |||
26 | 空气滤清器 | 1套 | |||
27 | 压油过滤器 | 1只 | |||
28 | 吸油过滤器 | 1只 | |||
29 | 参考资料 | 使用说明书 | 1本 |
