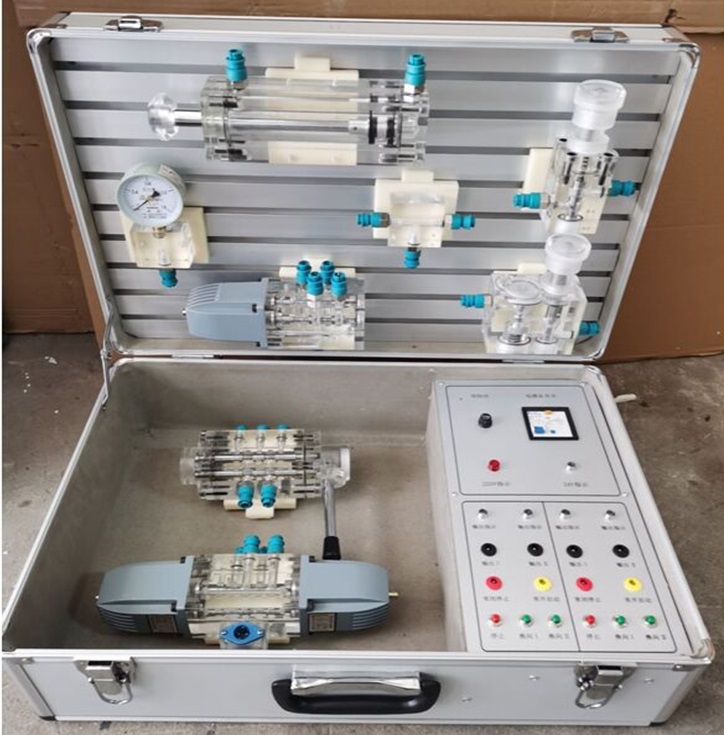

FCYY-857便携式液压传动基础实训箱
一、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.5kVA
3.实训箱外形尺寸：550mm×350mm×230mm
4.定量齿轮泵：额定压力2.5MPa，额定流量 4L/min
5.交流调速电机：额定电压 AC220V，额定功率250W，额定转速1400r/min
二、技术要求
1.装置采用模块化设计，液压系统回路建立在铝型材组建的平台上，电气控制部分采用挂箱结构，泵站采用透明有机玻璃设计，供/回油均采用快速接头连接方式，可根据实训需要随时更换操作地点。也可以直接放置理论教室，边讲理论边演示动作及过程，加强加深对理论的理解。
2.液压元件采用透明有机玻璃加工的阀体，阀芯结构及动作状态均可清晰可见，系统用油专门采用工业红色液压油，系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。
3.连接软管采用透明材质制作而成，配有封闭式快速接头，可以进行系统的反复插拔连接，操作方便，可靠性好。
三、基本配置及功能
1.装置由实训箱、实训对象、液压泵站、液压元件等组成。
|
序号 |
模块 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
基础平台 |
电气控制实训箱 |
600mm×340mm×230mm |
箱 |
1 |
|
2 |
实训对象 |
采用：专用铝合金型材， |
套 |
1 |
|
3 |
透明液压元件 |
双作用液压缸 |
透明液压元件 |
个 |
1 |
|
4 |
三位四通电磁换向阀（O型） |
透明液压元件 |
个 |
1 |
|
5 |
直动式溢流阀 |
透明液压元件 |
个 |
1 |
|
6 |
先导式减压阀 |
透明液压元件 |
个 |
1 |
|
7 |
节流阀 |
透明液压元件 |
个 |
1 |
|
8 |
压力表座 |
透明液压元件 |
个 |
1 |
|
9 |
耐震压力表 |
量程0～1.6MPa |
个 |
1 |
|
10 |
液压泵站 |
油箱 |
透明有机玻璃 |
套 |
1 |
|
11 |
交流调速电机 |
含调速器 |
台 |
1 |
|
12 |
定量齿轮泵 |
CB-B4 |
台 |
1 |
|
13 |
液压油 |
L-HL46号液压油 |
KG |
5 |
|
14 |
电气控制部件 |
调速器 |
调速范围：90～1400r/min |
个 |
1 |
|
15 |
接近开关 |
|
个 |
2 |
|
16 |
其它配件 |
电磁阀连接线 |
|
根 |
1 |
|
17 |
国标电源线 |
|
根 |
1 |
|
18 |
配套工具 |
螺丝刀 |
十字 |
把 |
1 |
|
19 |
活动钣手 |
0-150mm |
把 |
2 |
|
20 |
资料 |
实训使用指导书 |
|
本 |
1 |
2.实训装置基本配置及功能
四、实训项目
1、用手动换向阀的换向回路
2、用O型换向阀的换向回路
3、压力调定回路。
4、用减压阀的减压回路。
5、用溢流阀的调压回路。
6、进油节流调速回路。
7、回油节流调速回路。
8、变量泵调速回路。
9、自动控制换向回路。
