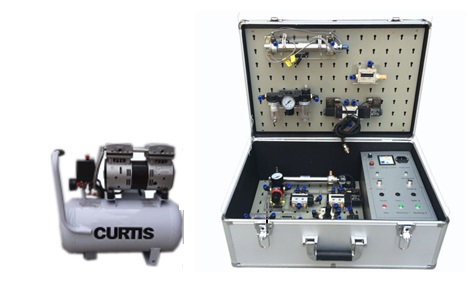

FC-QX05便携式气动实训箱
一、设备概述
便携式气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要.
二、便携式气动实训箱技术参数
1.供电电压：三相五线 AC 220 V±5%，50Hz；
2. 控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；
3. 安全保护措施：安全性符合相关的国标标准；
4.外形尺寸（长×宽×高）：550mm×370mm×230mm；
三、便携式气动实训箱气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
四、便携式气动实训箱气动配置清单
序号 | 分 类 | 元 件 名 称 | 数 量 |
1 | 实验箱 | 气动实验箱 | 1 |
2 | 组合元件
| 单作用缸 MAS25ⅹ100 | 1 |
双作用缸 MA25ⅹ100 | 1 | ||
三联件 AC2000 | 1 | ||
快速排气阀 | 1 | ||
减压阀 | 1 | ||
手动换向阀 H210—08 | 1 | ||
单电磁换向阀（二位五通）4V210-8（DC24V） | 1 | ||
双电磁换向阀（三位五通）4V230-8（DC24V） | 1 | ||
单气换向阀（二位五通）4A210—08 | 1 | ||
双气换向阀（二位五通）4A210—08 | 1 | ||
行程阀（按钮）MOV—3A | 1 | ||
3 | 附 件 | 气管 PU6ⅹ4 | 5米 |
4 | 电器配件 | 行程开关（装在缸体上） | 2个 |
5 | 资料 | 使用说明书 | 1册 |
6 | 气泵 | 8L | 1个 |
