一、概 述

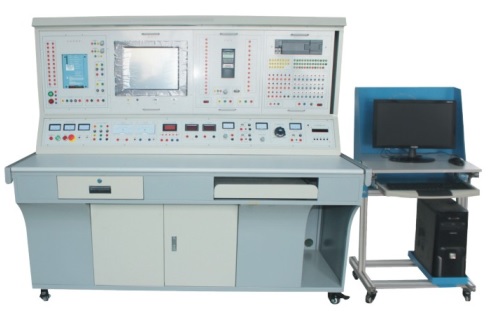

本实训装置设计时结合了当今国际工业自动化应用技术水平的发展，集计算机控制技术、网络技术、通信技术、自动控制技术于一体，充分考虑实用性、可靠性与安全性研制的新型实训装置。实训台配有测量仪表、常规电器、可编程控制器、变频器、直流调速器、工控组态软件、三相异步电机、直流电机等装置。该系统可以完成工业自动化控制技术的多种实训教学，系统也支持自行编制、设计开发的综合性实训，具有较强的完备性。
二、产品特点
1.装置采用组件式结构，更换便捷，如需要扩展功能或开发新实训，只需添加部件即可，永不淘汰。
2.实训对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
3.采用西门子S7-200型可编程序控制器,功能强大、性能优越,采用模块化设计,便于组合灵活,用户可根据不同的需要组成不同的控制系统
4.采用西门子MM420变频器，带RS485通信接口及BOP面板
5.采用英国欧陆的514C直流调速器
6.实训项目齐全，含半导体变流技术、直流调速、交流调速，PLC数字量、模拟量实训、网络通讯等
7.数据采集和工控组态软件的应用开发，所有实训项目均有组态棒图跟踪教学。
三、实训项目
1.变流技术
(1)单结晶体管触发电路
(2)单相半波可控整流电路
(3)单相交流调压电路
(4)单相桥式半控整流电路
(5)单相桥式全控整流电路和有源逆变电路
(6)锯齿波同步移相双脉冲触发电路和三相桥
式整流电路
2.可编程控制器技术
(1)装配流水线的模拟控制
(2)三相异步电动机星/三角（Y/△）换接
起动控制
(3)五相步进电动机的模拟控制
(4)十字路口交通灯控制
(5)液体混合装置控制的模拟
(6)电梯控制系统的模拟
(7)机械手动作的模拟
(8)四节传送带的模拟
(9)运料小车控制模拟
3.交流调速
(1)变频器功能参数设置与操作
(2)多段速度选择变频调速
(3)异步电机的变频开环调速
(4)基于PLC通信方式的变频器闭环定位控制
(5)基于PLC通信方式的变频器开环调速
(6)基于PLC模拟量方式的变频器闭环调速
4.直流调速（欧陆514C）
(1)转速电流双闭环不可逆调速系统
(2)转速电流双闭环可逆调速系统
(3)负载扰动
(4)给定积分器单元功能
