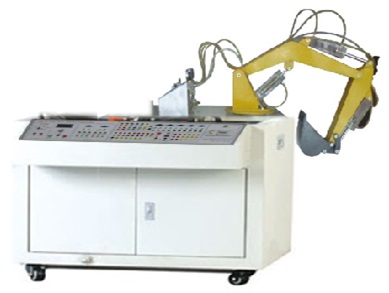

FC-WJJ15透明挖掘机PLC控制实训台
一、透明挖掘机PLC控制实训台技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：400W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.8-2.3Mpa (油泵压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC24V 吸力30N
6、实训台外型尺寸：1000mm×800mm×900mm
二、透明挖掘机PLC控制实训台特点：
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。可执行元件采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，工作原理，液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、挖掘机试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6、挖掘机有弯臂、直臂、挖斗、挖斗连杆、液压缸和底座支架组成。
7、挖掘机弯臂、直臂、挖斗、挖斗连杆均采用彩色有机玻璃手工加工而成。
三、透明挖掘机PLC控制实训台功能：
1、液压传动各部件及工作原理观摩、拆装实训；
2、液压控制系统原理学习与分析；
3、挖掘机仿真作用、铲斗和斗杆复合进行工作实训；
4、回转作业，动臂提升同时平台回转；
5、卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；
6、返回、平台回转、动臂和斗杆配合回到挖掘开始位置；
7、PLC指令编程，梯形图学习实验；
8、PLC编程软件的学习应用；
9、PLC与计算机通讯及在线调试；
10、PLC在液压传动控制中的应用及控制方案的优化实验；
五、挖掘机PLC控制实训装置清单
|
序号 |
名 称 |
型 号 |
数量 |
|
1 |
挖掘机实训装置 |
FC-WJ06 |
1台 |
|
2 |
PLC主机模块 |
FC-PLC20 |
1块 |
|
3 |
电源模块 |
1块 |
|
|
4 |
PLC主机模块 |
1块 |
|
|
5 |
PLC控制按钮模块 |
1块 |
|
|
6 |
举升油缸 |
透明件FC-G03 |
1只 |
|
7 |
弯臂油缸 |
透明件FC- G03 |
1只 |
|
8 |
挖斗油缸 |
透明件FC- G03 |
1只 |
|
9 |
三位四通电磁换向阀 |
透明件FC-D02 |
3只 |
|
10 |
油箱 |
1个 |
|
|
11 |
弯臂 |
透明件FC-J06 |
1个 |
|
12 |
直臂 |
透明件FC-B09 |
1个 |
|
13 |
挖斗 |
透明件FC-W03 |
1个 |
|
14 |
底座支架 |
1套 |
|
|
15 |
回转工作台 |
1套 |
|
|
16 |
回转马达 |
1个 |
|
|
17 |
机泵组 |
1套 |
|
|
18 |
液压油 |
28# |
1壶 |
|
19 |
编程电缆（适配器） |
1条 |
|
|
20 |
挖掘机液压实训说明书 |
1册 |
|
|
21 |
光盘（PLC编程软件、程序软件） |
1盘 |
|
|
22 |
工具 |
1套 |
|
|
23 |
液控单向阀 |
透明件FC-K01 |
6个 |
|
24 |
溢流阀 |
透明件FC-Y01 |
1个 |
