农机设备在线检测综合实训台

一．设备简介

本实训系统以农机实物总成为基础，拖拉机各系统可运行，进行起动、加减速、各项操纵作业、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示拖拉机各系统结构与原理及工作过程。设备能清晰展示拖拉机的外形、各组成模块的安装位置及连接关系，使学生对农机更为直观的认识，能提高学生拖拉机技能。适用于各类型院校及培训机构对农机理论和维修实训的实训教学需要。
实训系统可拆除检测操作台，农机可正常行驶。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．农业机械教学设备主要用途
1．适用于各类型院校及培训机构对农机各系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对农机各系统模块各单元教学需要。
3．适用于农机职业技能鉴定考核的需要。
4．适用于农机各系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成

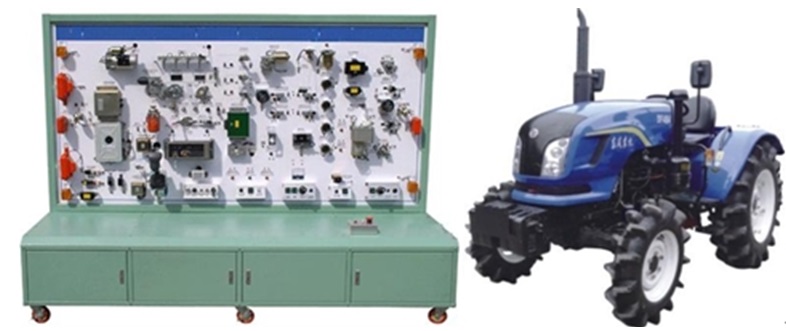

农机各系统正常运行的总成、拖拉机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、大容量蓄电池、加速与操纵机构、整机各系统控制面板柜、可移动台架、台架电源总开关、实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、台架高温及转动等部位加装防护装置等、台架操作说明书、原车维修手册、实验指导书、拖拉机动态测试安全保险三角装置等附件。
四．功能特点
1．农机各系统正常运行，保留完整的动力传动系统及控制系统。设备可实现拖拉机的教学实训，可使学员对其元器件及控制单元直观的认识（包括发动机、操纵控制系统、电器系统等）。
2．检测操作台通过航空插头和连接电缆与拖拉机整机连接，保持原车所有功能。可拆除检测操作台，拖拉机整机可正常行驶及实际操纵。
3．可移动"检测操作台"，可分别进行各控制系统的检测实训（①发动机控制系统；②灯光和车身电气控制系统等）
4．检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有不褪色的彩色电路图；学员可直观对照电路图和原机电气系统实物，认知和分析各控制系统的工作原理。
5．检测操作台面板上安装有检测端子，可直接在面板上进行原机控制单元、灯光与车身电气等控制系统的检测实训。
6．可实现拖拉机保养与维护操作。
7．设可实现拖拉机拆装和工况演示。
8．故障模拟系统可模拟实际运行工况，设置多种系统常见故障。
9．检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
10．可根据用户要求，可剖切车身钣金、内饰等部位，保留完整的动力传动系统、电器与电路控制系统，保留整车能独立驾驶运行与操纵系统。（※按选配功能，整车在纵向总体对半位置上剖切左侧前后门、机仓盖、顶部、部分底板；钣金部件切割光滑、用不同颜色标注不同结构；保留的覆盖件、其他内饰及漆色无明显损伤，剖切部位光滑，用胶条包边防止实训划伤。）
★11.自动化创新物联网应用云平台模块（投标现场演示）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
★（1）物联网自动化应用软件（为了避免知识产权纠纷须提供证明软件属权的材料）
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
★12.实验室远程管理系统软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书和演示）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
    所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
★13.便携式电子信号测试记录模块（招标须提供现场演示）
1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示
2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于20M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；
5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。
6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程       60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程    60.00mA 、600.00mA   、6.000A、10.00A；交流电流测量，量程    60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程   600、6.000 K、60.00 K、600.0 K、6.000 M    、60.00 M；电容测量，量程      40.00nF  、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量       0V~2.0V
★14虚拟电子测量仪器系统软件（为了避免知识产权纠纷须提供证明软件属权的材料）
（1）本软件系统由安装于实验台学生机上的实验软件和教师机上的管理软件组成，要求程序均由LabVIEW软件编制。中文菜单式操作界面，人机对话友好。学生在启动程序后，键入自己的学号，系统即在教师机数据库中找出该学生的姓名，经过学生确认后，学生选择所要做的相应实验，即进入正常的实验界面。
（2）能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
（3）学生终端采用LabVIEW软件编制具有联机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询，学生实验数据、学生考勤及学生考试、学生实验选做等管理功能。
（4）学生在启动程序后，键入自己的学号，系统即在教师机数据库中找出该学生的姓名，经过学生确认后，学生选择所要做的相应实验，即进入正常的实验界面。
五．外形
设备外形：①汽车原参数；②检测操作台1740×650×1700mm(长×宽×高)六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.4脚轮：60mm×50mm(直径×宽度)
2.5脚轮支撑：1.0T
七．技术指标
1.工作温度：-40℃～+50℃
2.主机：原车装置
3.电源：原车装置
