一、概述

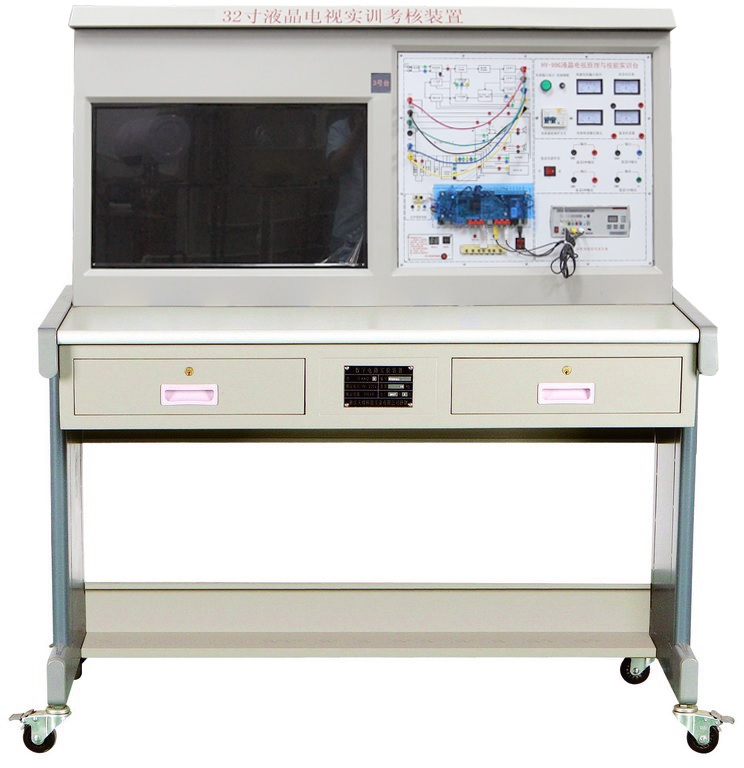

液晶电视机维修技能实训考核装置适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏：32寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、AD模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。

二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：160cm×80cm×140cm
三、系统组成
1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2.交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
3.密码开关机功能，定时功能，自动关机功能等
4.彩色信号发生器
（1）输出信号频率范围：100个频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：42寸 对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms
（三）实训组件
本装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机设置故障点）
2.智能实训考核系统
1、计算机可以监控1-29台家用电器智能考核台
2、已设置多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与教师进行数据交换
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
三、考核实训项目
1. 无光栅，无伴音，无图像，三无故障的检测与处理
2. 有声音，无图像故障的检测与处理
3. 按键无效故障的检测与处理
4. 遥控无效故障的检测与处理
5. 无光栅,有声音故障的检测与处理
6. 有图像无声音故障的检测与处理
7. 右声道无声音故障的检测与处理
8. 左声道无声音故障的检测与处理
9. 功放集成损坏故障的检测与处理
10.有光栅、无图像、无伴音故障的检测与处理
四．实训功能
1、认 识 液 晶 电 视 的 内 部 结 构 ；
2、认识液晶电视中各主要元器件的基本结构；
3、理解液晶电视中各主要元器件的基本工作原理；
4、认识液晶电视各主要单元电路的组成；
5  理解液晶电视各主要单元电路的工作原理；
6、认识液晶显示屏的组成及工作原理；
7、认识主要IC的功能及原理；
8、工厂菜单的进入方法及调试；
9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；
11、三无故障现象的检测与处理；
12、屏亮，有声音，无图像故障现象的检测与处理；
13、屏亮，无声音，无图像故障现象的检修指导；
14、声音正常，黑屏故障现象的检测与处理；
15、无伴音，图像正常故障现象的检测与处理；
16、按键无反应故障现象的检测与处理
17、遥控无反应故障现象的检测与处理；
18、AV图像正常，无声音故障现象的检修指导；
19、白屏故障现象的检修指导；；
20、指示灯不亮故障现象的检修指导；
21、一侧喇叭无声音故障现象的检测与处理；
22、液晶屏点屏方法；
23、液晶屏接口定义；
24、整机装配；
25、电子调谐器的测量与分析
26、视频信号处理流程测量与分析
