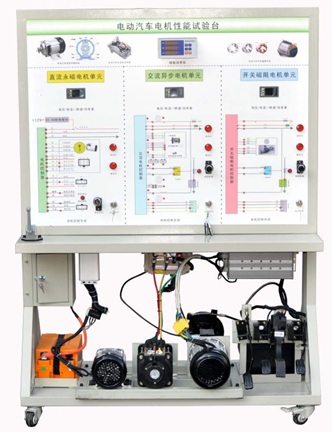

              FC-XNYQC-12纯电动汽车电机性能试验台
一、产品简介
电机性能试验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机（直流永磁、交流异步、开关磁阻）、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。
本试验台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1、设备可以模拟电动汽车在匀速，加速，减速，上坡，下坡状况下电机的状态，操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数，如电压，电流，扭矩，转速，功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况。
4、设备安装有故障考核装置，可以对线路进行故障设置，训练学生排除线路故障的能力，同时老师可以用设备对学生的能力进行考核。
5、 汽车创新物联网应用云平台模块
本平台将物联网技术运用于汽车电气信号信息技术新能源汽车电机数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）汽车传感器数据云系统上传2）手机app数据查询3）发动机历史数据查询4）整车数据分析统计5）发动机运行数据短信报警6）发动机运行数据微信报警7）发动机运行数据微信反向控制8）二次开发
6、智能考核系统设备
点击“设备测试“菜单，然后点击“开始测试”按钮，把链接的设备号自动显示出来。
故障发布步骤：
1、编辑故障：
（编辑好后以后如果不改变故障，该步骤可省略）点击“考核设置”菜单里的“设备故障”菜单，选中“编辑”选项，例如编辑1号设备故障，在设备号1的初级里点击线路1或其他线路后，双击“故障”即可，然后单击“保存修改”按钮。
2、故障发布：
 在“考核操作”菜单里点击“故障发布”菜单，选中“单机模式”选项，然后选择学号，然后点击“设置故障”按钮； 同样也可选中“多机模式”，选择好起始与末尾学号操作。
3、启动时间：
点击“考核设置”菜单里的“考核时间”菜单，输入时间后，点击“设置”按钮，然后点击“启动”按钮
试卷提取查看步骤：
在“考核操作”菜单里点击“试卷提取”菜单，选中“单机模式”选项，然后选择学号，然后点击“试卷提取”按钮；成功后点击“试卷存储”按钮， 同样也可选中“多机模式”，选择好起始与末尾学号操作。 点击“考核查询”菜单里的“试卷”菜单。
二．操作单元使用（教员用，不联网时使用）
1、菜单介绍
0-9键为数字键供输入数据、菜单选择、操作使用。
上、下箭头键供显示数据上、下移动时使用。
回车键供操作后确认使用。
取消供取消操作、清除数据、返回上一级菜单使用。
菜单进入当前窗体的菜单时使用。
2、教员设置故障
开机后按“菜单”键进入主菜单。按2键 “教师入口”菜单，然后输入密码并确定，如果密码正确进入教师操作界面，在该界面按1键“考核故障设置”，然后再输入1键选择开关量故障，进入设置界面，如果“1线路”在第一行，那么1线路为操作对象，输入1键显示“设”，此时按确定键，即可设置该线路故障；如果需要设置第三线路故障，按上移或下移键把“3线路”移动到第一行（此时3线路为操作对象），操作同上，如果想取消该故障，按0键 “设”字消失，然后按确定键，即可取消该故障。
3、教员设置时间
在教师操作界面中，按3键“考核时间设置”，进入时间设置界面，输入数据依次自动后移，（为循环模式，即输入到一位时，再次输入自动切换到第一位数据），输入完数据确定即可。
4、考核开始
在主界面按6键“考核开始”后，如果时间已经设置，那么学生解除故障操作开始有效，否则学生不能解除故障
5、设备地址设置
在教师操作界面中，选择5键“设备地址设置”，然后输入地址编号，确定。 注意联网时各操作单元地址不能重复。设置后确定并重新上电。
三．操作单元使用（学员用）
1、菜单介绍
同上。
2、学员解除故障
按“菜单”键进入主菜单。按 “学生入口”1菜单，然后按开关量1菜单，结合故障现象，输入故障号后按确定键。
3、设备号查询
在主菜单中按“设备号查询”菜单的相应数字键，显示当前设备号码
三、实训项目
1.电动汽车用直流永磁电机，在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
2.电动汽车用直流永磁电机，在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
3.电动汽车用直流永磁电机，在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
4.电动汽车用交流异步电机，在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
5.电动汽车用交流异步电机，在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
6.电动汽车用交流异步电机，在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
7.电动汽车用开关磁阻电机，在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
8.电动汽车用开关磁阻电机，在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
9.电动汽车用开关磁阻电机，在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
10.电机不转动情况的故障分析及排除。
四．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	点火开关	配套	套	3
3	锂电池组	配套	套	2
4	纯电动车直流永磁电机	48V1KW	套	1
5	纯电动车交流异步电机	60V1KW	套	1
6	纯电动车开关磁阻电机	48V1200W	套	1
7	电机控制器	与电机配套	套	3
8	车载充电器与充电接口	与电池配套	套	1
9	DC-DC转换器	48V转12V	套	1
10	档位开关	电动车专用	套	3
11	油门控制装置	电动车专用	套	3
12	直流接触器	DZ47	套	1
13	电源总开关	配套	套	3
14	转速表、扭矩表、功率表	配套	套	1
15	电压表 直流数显电流表 功率表	配套	套	1
16	电机扭矩/功率/转速等测试装置	配套PC软件	套	1
17	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
18	保险丝盒	配套	套	1
19	保修卡/合格证	配套	套	1
20	教师手册	配套	套	1
21	故障模拟与排除装置	配套	套	1
