车型：国产
型号：FCQC-FD-51
品牌：上海方晨

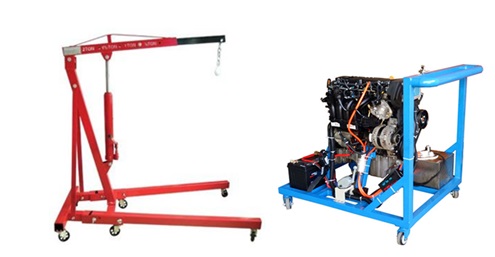

一、发动机总装与电气接线运行实训台产品简介
该设备采用 发动机总成简易台架和运行附件台组成。台架提供学员进行发动机总成拆卸和装配、发动机电气线路动手搭接实训。
发动机总成与发动机电气线路动手搭接装配好后，可起动运行发动机，检测发动机的运行工况效果。
二．发动机总装与电气接线运行实训台功能特点
1.安装全套真实可运行的发动机与运行附件；
2.轻易地实现发动机总装情境实训。
3.台架可进行油路、电路、水路、气路的连接，可运行发动机(加速/减速/怠速工况正常）、检测发动机总成拆装的运行工况效果。
4.台架可进行发动机总装与发动机电气线路动手搭接；
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。（车型选配）
6.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
7.实训台可轻易实现发动机保养、维护、电气线路控制原理搭接实训。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．发动机总装与电气接线运行实训台技术型号
1、工作电源：原车
2、燃油标号：依发动机车型
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、移动台架(带自锁脚轮装置)：1000*700*1200mm(长*宽*高）
四．发动机总装与电气接线运行实训台基本配置（每套）
|
序号 |
名 称 |
型号车型 |
单位 |
数量 |
|
1 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
|
2 |
组合仪表 |
原车 |
套 |
1 |
|
3 |
诊断座 |
原车 |
个 |
1 |
|
4 |
点火开关 |
原车 |
个 |
1 |
|
5 |
燃油箱 |
10L |
个 |
1 |
|
6 |
燃油泵(含油泵插头) |
全新 |
套 |
1 |
|
7 |
水箱及附件 |
原车 |
套 |
1 |
|
8 |
冷却电子风扇 |
12V，80W |
个 |
2 |
|
9 |
蓄电池 |
12V 65Ah |
台 |
1 |
|
10 |
继电器 |
含：起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
|
11 |
线束 |
|
套 |
1 |
|
12 |
保险丝盒 |
继电器盒（带保险丝座）整体型 |
个 |
1 |
|
13 |
电源总开关 |
50A |
个 |
1 |
|
14 |
移动台架(带自锁脚轮装置 |
1000*700*1200mm(长*宽*高） |
台 |
1 |
|
15 |
发动机总成 |
原车 |
套 |
1 |
|
16 |
进、排气管 |
原车 |
套 |
1 |
|
17 |
三元催化器 |
带全新消声器 |
套 |
1 |
|
18 |
总装设备
（选配） |
|
套 |
1 |
