1） 桌面规格(L×W)：900×600mm
2） 整体规格：宽640深550高800mm
3） 主要结构特点及性能说明：

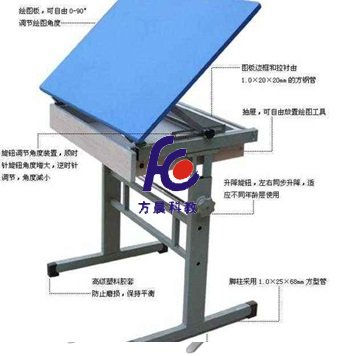

折叠式绘图桌支架采用全钢架结构，桌支架主体采用30mmx30mm管结构气保焊接而成，（厚度1.0mm），腰间四条1.2mm加强筋作为折叠绞链与支撑。桌面采用厚度15mm的900mm×600cm环保三聚氰胺板作底板，上面放置1号或者2号椴木绘图板,降到0°时,可做课桌使用. 桌面倾角调节采用平稳耐压型人字拉马结构件，具有十级调节功能，可调节倾角范围0°-80°，保证倾斜角度耐压不滑动.桌子前端设有笔槽,用于放置作业时常用文具用品.下部有储物隔板，将桌子分为二层,底层可以放置书包、文具和图纸等物品.折叠桌总体尺寸约 900mm x 620mm x 800mm ,折叠后的尺寸约 900mm x 620mm x 200mm.更加便于教室空间的利用.
五脚塑钢结构圆型升降凳，与ZT-G绘图桌配套使用，凳面选用优质天蓝色PVC工程塑料（厚约5~6mm），直径300mm,圆形方管支撑立柱，选用1.1mm厚优质铁皮，三脚支撑托架选用1.5mm铁皮，焊接而成，整体经除锈、磷化、喷塑处理，整体高度范围：430mm-480mm。
(一)学生桌每张配备仪器和文具如下：
|
１ |
90cm丁字尺 |
６ |
美工刀 |
11 |
画圆模板 |
|
２ |
90×60cm一号绘图板 |
７ |
三棱比例尺 |
12 |
绘图铅笔（5支） |
|
３ |
精密绘图仪器（5件） |
８ |
多功能模板 |
13 |
81A212型绘图笔 |
|
４ |
25cm曲线板 |
９ |
大圆弧模板 |
14 |
学生凳 |
（二）老师桌配置仪器和文具 尺寸：1530×900×800mm
|
1 |
120cm丁字尺 |
8 |
滑动转椅（一张） |
15 |
不锈钢多用擦图片 |
|
2 |
120×90cm零号图板 |
9 |
25cm曲线板 |
16 |
画圆模板 |
|
3 |
精密绘图仪器（12件） |
10 |
30cm多用斜角三角板 |
17 |
绘图铅笔（5支） |
|
4 |
高亮度书写投影仪（1台） |
11 |
美工刀 |
18 |
速成模型（55件） |
|
5 |
投影薄膜（一盒） |
12 |
三棱比例尺 |
19 |
81A212型绘图笔 |
|
6 |
银幕（一幅） |
13 |
多功能模板 |
20 |
|
|
7 |
制图基本技能挂图（一套16张） |
14 |
圆弧模板 |
|
|
