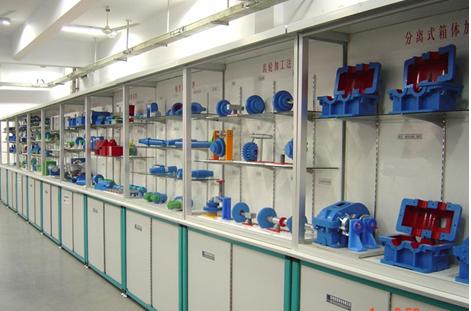

FC-10型《金属切削》示教陈列柜
金属切削是一门按照高等工业学校机械制造工艺与设备专业的课程，其内容着重于切削的工件原理及工件样品。切削基本理论以及刀具的使用原则，以便学生重点复习所学内容和进一步思考解决一些较深入的问题。机械陈列柜一共分10个柜，分别介绍钳工工艺学的常用知识和工具。本套陈列柜共分10个柜，有第一代和第二代两种形式。
|
序号与名称
|
陈 列 柜 内 容
|
|
第一柜、
夹具
|
1、钻头套 2、顶尖的种类3、钻夹头 4、四爪卡盘 5、螺旋压板夹紧机构 6、台虎钳 7、花盘夹具 8、偏心夹紧机构 9、钻模夹具
|
|
第二柜
钻削、铣削加工应用
|
1、铣沟槽 2、铣削离合器3、铣 削齿轮 4、铣 削V型槽5、铣削T型槽 6、铣削特形面7、铣削螺旋健槽 8、铣削轴头键9、切断工件 10、铣削特形面11、铣削阶台 12、铣削燕尾槽13、钻削 14、扩孔15、铰孔 16、攻丝17、锪孔 18、刮削平面
|
|
第三柜
平面加工方法
|
1、铣削平面 2、用45°车刀车削端面3、用90°车刀车削端面 4、用盘状铣刀5、横向磨削法 6、深度磨削法 7、阶台磨削法 8、用沙布磨削法9、刨削垂直平面 10、刨削平面 11、刨削斜面 12、刨削沟槽13、平面刮刀14、曲面刮刀
|
|
第四柜
外圆、内孔加工法
|
1、车削外圆 2、车削锥度面3、用切断刀车削端面 4、用铰刀铰内孔5、磨削外圆 6、无心磨削 7、成型磨削 8、磨削花键9、用拉刀拉削内花键 10、衍刀衍削内孔 11、镗削内孔的种类
|
|
第五柜
螺纹加工
|
1、8种常用螺纹 2、搓丝法3、滚丝法4、套丝法5、丝攻 6、板牙7、磨削外螺纹 8、车削蜗杆9、旋风切削加工法
|
|
第六柜
零件加工方法
|
1、用沙轮磨削内孔 2、沙轮磨削实例 3、外圆特型面及加式结构 4、内孔加工方法及结构 5、特型零件 6、螺纹加工及结构
|
|
第七柜
切削原理
|
1、车刀的主要角度及确定几何角度的辅助平面 2、切削的分解 3、切屑种类 4、车削外圆 5、车刀的种类 6、刃倾角的种类 7、车刀刃倾角对切削的影响 8、切屑三个变形区 9、切屑形成过程
|
|
第八柜
轴类加工原理
|
车削、铣削、磨削等加工后的轴类零件共17件
|
|
第九柜
齿轮加工法
|
1、毛坯 2、车削工件毛坯 3、钻削工件内孔 4、车削工件内孔5、工件内孔拉矩形花键 6、铣 削大齿轮 7、用插刀插削小齿轮 8、工件倒角 9、衍齿轮 10、配上花键轴
|
|
第十柜
分离式箱体加工法
|
按加要求：第一道工序是铸件；第二道工序是刨削机体；第三道工序是钳工划线；第四道工序是钻孔及攻丝；工序装配过程
|
