FCPZD-2型电力系统综合自动化实验平台: 发布日期：2018-04-21 05:44:29; 浏览次数：146次; 咨询电话：021-63541966 63541967; 关键词：FCPZD-2,型,电力系统,综合,自动化,实验,平台,; 分享到： QQ空间新浪微博腾讯微博更多; 下一个产品上一个产品

详细介绍

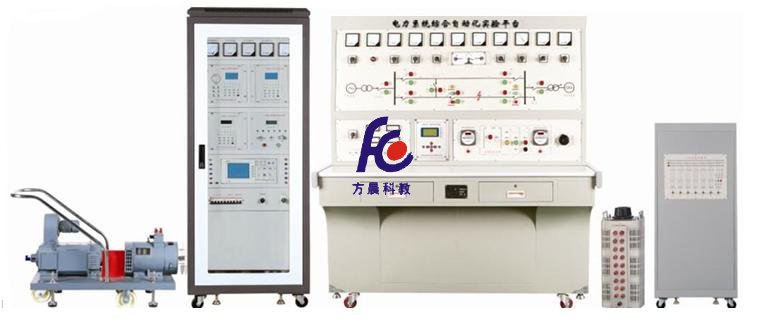

设备由电力系统综合自动化实验台、电力系统综合自动化控制柜、无穷大系统和发电机组和三相可调负载箱等组成。

1.电力系统综合自动化实验台
(1)输电线路单元：采用双回路输电线路，每回输电线路分两段，并设置有中间开关站，可以构成四种不同的联络阻抗。
(2)微机线路保护单元：采用TSL-300/01微机线路保护装置，主要实现线路保护和自动重合闸等功能，配合输电线路完成稳态非全相运行和暂态稳定等相关实验项目
(3)控制方式选择单元：包括发电机组的运行方式、同期方式和励磁方式的选择，可通过调节实验台面板上的凸轮开关旋钮来实现不同的控制方式。
(4)监测仪表单元：采用模拟式仪表，测量信号为交流信号。包括3只交流电压表、3只交流电流表、2只频率表、1只三相有功功率表、1只三相无功功率表、1只功率因数表和1只同期表。
(5)指示单元：包括光字牌指示和并网指示。
(6)设置单元：包括合闸时间设置、短路故障类型设置及短路时间设置。
(7)外围设备接口单元：外设接口分布在实验台的两侧
(8)电源单元：包括手动励磁电源和实验台电源
2.电力系统综合自动化控制柜
(1)测量仪表单元：采用指针式测量仪表，包括2只直流电压表、2只直流电流表和1只交流电压表。可测量如下电量参数：原动机电枢电压，原动机电枢电流，发电机励磁电压，发电机励磁电流和单相电源电压（该电源为隔离电源）。
(2)原动机控制单元：包括原动机电源，ZKS-15型调速器和微机调速装置。
(3)发电机励磁单元：包括励磁电源、常规励磁装置、微机励磁装置和波形观测孔。
(4)准同期单元：包括微机准同期装置。
(5)外围设备接口单元：外设接口分布在控制柜的两侧
(6)电源单元：具有三个微型断路器：总电源、三相电源、单相电源
3.无穷大系统
无穷大系统可以看作是内阻抗为零，频率、电压及其相位都恒定不变的一台同步发电机。在本实验系统中，由于15kVA自耦调压器的容量远大于单台发电机组的容量，故由15kVA自耦调压器模拟无穷大系统。
4.发电机组和三相可调负载箱
(1)发电机组
直流电动机和同步发电机经联轴器软联接后，固定在底盘上，机组的底盘装有四个轮子和四个螺旋式的支撑脚，构成可移动式机组，方便移动。同时，发电机组还装有光电编码器，功角测量装置和其它配套件。
(2)三相可调负载箱
包括阻性负载和感性负载。阻性负载包括一组3×1600Ω/0.2A（0.1kW）板式电阻，两组3×800Ω/0.4A（0.2kW）板式电阻，一组3×320Ω/1A（0.5kW）板式电阻和两组3×160Ω/2A 1kW板式电阻，通过开关投切可调节阻性负载的大小。感性负载由三个200mH的电感和自耦调压器构成感性负载，通过开关投切可调节感性负载的大小。
一、实验项目
1.原动机的起动与运转
(1)调速装置操作原理实验
(2)调速装置及原动机控制运转
2.发电机机电特性实验
(1)发电机的空载特性曲线测试
(2)发电机的短路特性曲线测试
(3)发电机外特性及调整特性实验
(4)发电机零功率因数负载特性实验
3.同步发电机励磁控制实验
(1)微机励磁装置基本操作实验
(2)不同α角（控制角）励磁电压波形观测实验
(3)同步发电机起励实验
(4)控制方式及其相互切换实验
(5)逆变灭磁和跳灭磁开关灭磁实验
(6)伏赫限制实验
(7)欠励限制实验
(8)同步发电机强励实验
(9)调差特性实验
(10)过励限制实验
4.准同期并列运行
(1)微机准同期装置基本操作实验
(2)自动准同期条件测试
(3)线性整步电压形成（相敏环节）测试
(4)导前时间整定及测量方法
(5)压差、频差和相差闭锁与整定
(6)手动准同期并网实验
(7)半自动准同期并网实验
(8)自动准同期并网实验
5.单机----无穷大系统稳定运行方式实验
(1)单回路稳态对称运行实验
(2)双回路和单回路的稳态对称运行比较实验
(3)单回路稳态非全相运行实验
6.单机带负荷实验
(1)独立系统的特性实验
(2)投、切不同负荷的实验
(3)甩负荷实验
7.电力系统功率特性（功角）和功率极限（静态稳定性）实验
(1)无调节励磁时，功率特性和功率极限的测定
(2)手动调节励磁时，功率特性和功率极限的测定
(3)微机自并励时，功率特性和功率极限的测定
(4)微机他励时，功率特性和功率极限的测定
(5)单回路、双回路输送功率与功角关系实验
(6)提高电力系统静态稳定性实验
8.电力系统暂态稳定性实验
(1)短路类型对电力系统暂态稳定性的影响实验
(2)故障切除时间对暂态稳定的影响实验
(3)有无强励磁对暂态稳定性影响试验
(4)线路重合闸及其对系统暂态稳定性影响的实验
(5)同步发电机异步运行和再同步实验
(6)提高电力系统暂态稳定性的措施
